反激式控制器可為任何大小的電容器充電
凌力爾特公司 (Linear Technology Corporation) 推出反激式控制器 LT3751,該器件可將大型電容器迅速充電至高達 1000V。LT3751 驅動一個外部 N 溝道 MOSFET,可在不到 1 秒鐘的時間內將一個 1000uF 電容器充電至 500V,從而使該器件非常適合于諸如專業照相閃光燈系統、RF 保安、庫存控制系統和專門的高壓電源等應用。LT3751 無需光耦合器就可配置用于主端輸出電壓檢測。就更低噪聲和更嚴格調節的應用而言,輸出電壓端的一個電阻分壓器網絡可用來調節輸出,從而使該器件非常適合于滿足高壓電源需求。
邊沿模式控制較大限度降低了轉換損耗,提供高達 88% 的效率。5V 至 24V 的VCC 輸入電壓范圍使該器件能夠用各種電源工作,而 VTRANS 電源電壓范圍取決于外部組件選擇和 LT3751 的內部并聯穩壓器。一個 106mV 的低差分電流檢測門限準確地限制峰值開關電流。其它特點包括一個強大的片上可選 5.6V 或 10.5V 2A N 溝道 MOSFET 柵極驅動器、一個 CHARGE 引腳以為用戶提供啟動一個新充電周期和遙控停機的控制功能、以及針對 VTRANS 和 VCC 輸入電壓的欠壓和過壓閉鎖功能。DONE 引腳在電容器已達到其編程電壓并已停止充電時發出指示。
LT3751 采用耐熱增強型 4mm x 5mm QFN-20 封裝,提供在 -40°C 至 125°C 的擴展和工業溫度范圍內工作的版本,以 1,000 片為單位批量購買,每片價格為 3.65 美元。

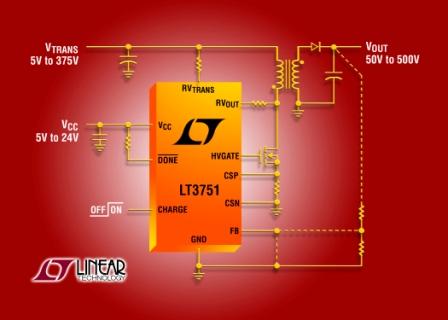

照片說明:快速高壓電容器充電器
性能概要:LT3751
· 為任何大小的電容器充電
· 5V 至 24V 的 VCC 范圍
· 能提供高輸入電源電壓
· 可非常容易調節的輸出電壓
· 可配置用于主端電壓檢測
· 在電壓調節模式時的低噪聲輸出
· 可選 5.6V 或 10.5V 的內部柵極驅動器
· 集成 2A 柵極驅動器與軌至軌工作
· 電流模式控制
· 可編程輸入過壓/欠壓閉鎖
www.linear.com.cn
