研諾邏輯科技有限公司宣布推出產品編號為AAT3672的一款高集成度的、單體鋰離子/高分子電池充電器和系統管理芯片。該芯片采用一種創新的三開關結構，雙通道器件可同時運行電池充電和系統負載管理。當負載需求超過可供電流時，該器件可自動不間斷地從電池向系統供電。AAT3672以單芯片替代了復雜的分離器件解決方案，為智能電話、導航設備以及便攜式多媒體播放器（PMP）等廣泛的應用簡化了電源電路的設計，減少所需占板空間并降低系統成本。

“在許多情況下，例如當嵌入GPS的GPRS手機轉換區域時，一臺蜂窩電話或便攜式系統所需電流會超過電源適配器的供電能力，”研諾產品線總監Siamak Bastami解釋道. “設計師們通常采用更大更昂貴的適配器，或采用以系統處理器進行干擾和控制的方法來補償這種可能。為了解決這一難題，同時避免電源中斷和系統復位，AAT3672提供了單一的、高度集成的解決方案，按照需要提供來自電池的額外電量。”

動態電源供應

AAT3672是一款單輸入動態電池充電器和控制芯片，與交流（AC）電源適配器或USB端口電源兼容。動態電源控制允許器件為單節鋰電池充電,并同時為系統供電。該芯片可調節用于4.2V鋰電池的電池充電流和電壓，電池充電電流可通過編程達到較高1.6V。

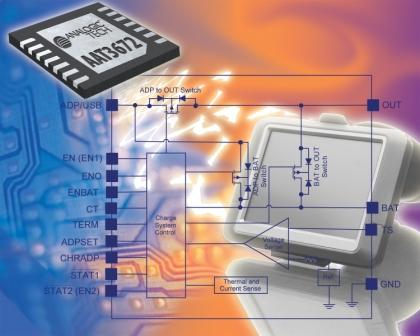

芯片上內置的三個開關為系統負載提供動態電源供應。當系統負載超過輸入電源提供的輸入電流時，AAT3672可由電池提供附加電流。該芯片可自動管理電源、電池和系統之間的電能分配，在同步支持所有電能需求的同時，以盡可能多的電流為電池充電。

當輸入源無法提供所需負載電流時，為了較大限度地縮短充電時間和防止輸入源過載，AAT3672內置的自動電池充電電流降低回路，可自動補償電壓凹陷和充電電流節流。當一個適配器或電源無法滿足可編程的ADP充電模式所需電流時，這一功能可用來保護充電器、系統以及電源。

AAT3672還集成了一個智能熱回路控制系統，可不斷測量?jī)?nèi)部線路片芯溫度，當器件溫度超過預設內部溫度閥值時，該系統可自動減少快速充電電流。這一功能通過自動監測電路片芯溫度，并根據片芯溫度變化調節快速充電電流的方式優化充電，在特定溫度條件下將充電電流較大化。

該款新型充電器/系統管理芯片還提供多種保護功能，其中包括電池過電壓、過電流和過溫保護電路，還增加了系統負載電流限制功能。

www.analogictech.com
