高效率I2C USB電源管理器和鋰離子電池充電器提供數字控制和狀態回讀
2008 年 12 月 1 日,凌力爾特公司 (Linear Technology Corporation) 推出自主 I2C 控制的高效率電源管理器、理想二極管控制器和鋰離子/聚合物電池充電器 LTC4099,該器件用于諸如媒體播放器、數碼相機、PDA、PND 和智能電話等由 USB 供電的便攜式設備。包括輸入電流限制、充電電流、終止電流和浮動電壓在內的參數可以通過 I2C 編程。I2C 端口還允許用戶回讀系統狀態信息。LTC4099 的開關電源通路 (PowerPathTM) 拓?fù)錈o縫地管理交流適配器或 USB 端口和該器件的電池之間的電源通路,同時優先向系統負載供電。就汽車、Firewire 或其它高壓應用而言,LTC4099 為伴隨的凌力爾特開關穩壓器提供了電池跟蹤 (Bat-TrackTM ) 控制功能,從而較大限度地提升了電池充電器的效率,并實現了功耗的較小化。由于伴隨的芯片輸入電壓可高達 38V (60V 瞬態電壓),因此 LTC4099 在 USB 和較高電壓電源之間提供了一種無縫切換。
利用一個過壓保護 (OVP) 電路,LTC4099 可防止由于在 USB 輸入端上意外施加高電壓所造成的損壞 —— 針對高達 68V 瞬態電壓的保護僅需要借助一種外部 NFET/電阻器組合便可實現。LTC4099 的“即時接通”型操作能確保電源插入時的系統負載電源,甚至在采用一個失效電池的情況下也不例外。即使 LTC4099 的兩個輸入引腳上功率不充足,其片上理想二極管也保證始終向 VOUT 提供足夠的功率。該器件的理想二極管控制器可用來驅動一個可選 PFET 的柵極,從而將負載和電池之間的阻抗降至 30mΩ 或更低。
LTC4099 的全功能單節鋰離子/聚合物電池充電器允許負載電流超過從 USB 端口吸取的電流,同時符合 USB 負載規范。就快速充電而言,該 IC 的開關輸入級幾乎將從 USB 端口獲得的 2.5W 功率全部轉換成電流,從而實現用一個 500mA 限制的 USB 端口提供高達 600mA 的充電電流或 700mA 的系統負載電流。在用交流適配器供電時,還提供一個 1.5A 的充電電流。就改進的安全裕度而言,一個集成式過熱電池查驗電路可選擇降低電池電壓,以防高電池溫度和高電池電壓同時出現。此外,該充電器含有熱限制、自動再充電、具自動充電終止和固定持續時間安全定時器的獨立工作、低壓涓流充電、壞電池檢測和用于溫度合格充電的熱敏電阻輸入。LTC4099 的附加特點是一個暫停 LDO,這在器件連接到一個暫停的 USB 端口時防止電池泄漏。
LTC4099 采用超薄 (0.55mm) 20 引腳 3mm x 4mm QFN 封裝,保證從 -40°C 至 85°C 工作。以 1,000 片為單位批量購買,每片價格為 2.80 美元。

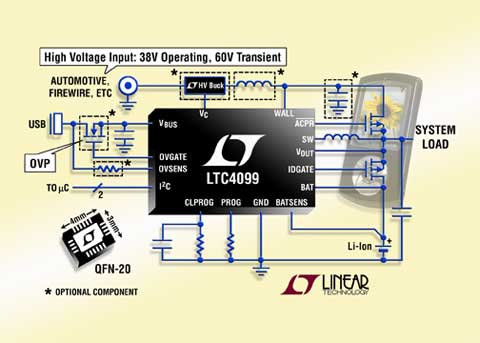

圖片說明:具過壓保護的高效率 I2C USB 電源管理器和電池充電器
性能概要:LTC4099
· 具電池跟蹤自適應輸出控制功能的開關穩壓器較佳地使用了來自 USB 端口的有限可用功率,以滿足電池充電和電源應用的需要
· I
· 輸入過壓保護 (高達 68V)
· 外部降壓型開關穩壓器的電池跟蹤控制較大限度地提高從汽車或其它高壓電源供電的效率
· 在低電池電量時即時接通工作
· 當輸入功率有限時理想二極管無縫地連接電池
· 過熱電池查驗器
· 全功能鋰離子/聚合物電池充電器
· 從交流適配器提供具熱限制的
· 可從一個 500mA USB 端口向系統負載提供 700mA 較大電流
· 轉換控制降低開關 EMI
· 超薄 (
