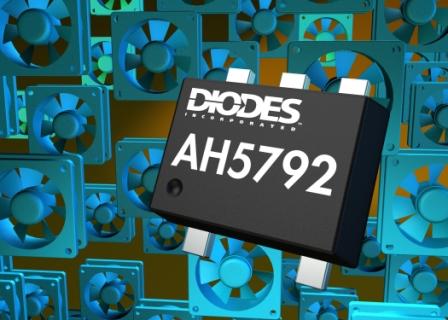

Diodes公司推出全新AH5792單芯片解決方案，集成了驅動低功率單線圈無刷直流風扇及電機所需的所有功能。AH5792在超薄SOT553封裝中集成了霍爾傳感器和放大器、全數字控制電路及全橋輸出驅動器，特別適用于低壓微電機及超薄冷卻風扇應用。

利用其雙向H橋輸出級，AH5792通過為流入和流出電流 (Source and Sink Current) 提供一對推挽式驅動器輸出，滿足單相全波無刷式直流電機控制需要。該器件的工作電壓為1.8V至5V，也適用于工作電壓較低、需要低壓?jiǎn)��?dòng)的微型直流風扇。

為了防止電機繞組損壞，新型電機控制器還采用了集成鎖定轉子檢測及自動自重啟功能，可在轉子鎖定時關斷輸出驅動器，待轉子解鎖后重新啟動電機。此外，該器件的頻率發生器輸出可為用戶提供類似轉速表的反饋，以監控外部速度。這款功能全面的智能電機控制器無需使用定時電容等外部元件。

AH5792的工作溫度為-40°C至100°C，完全符合《電氣、電子設備中限制使用某些有害物質指令》中對環保塑封化合物的要求。

www.diodes.com
