超低噪聲DC/DC微型模塊穩壓器滿足EMI和多千兆位SERDES規范要求
2008 年 11 月 25 日,凌力爾特公司 (Linear Technology Corporation) 推出超低噪聲 DC/DC 微型模塊 (uModuleTM) 穩壓器 LTM4606 和 LTM4612,這兩款器件通過衰減輻射能量和傳導寬帶諧波能量來提供低噪聲電源。LTM4606專為調節從0.6V至高達5V的輸出而設計,已經過賽靈思 (Xilinx) 公司檢驗,在 SERDES (串行器-解串器) 和RocketIO™ 應用中實現了無瑕疵高速每秒多千兆位數字數據傳輸。此外,LTM4612 (用于調節高達 15V 的輸出) 和 LTM4606 已經由一家鑒定合格的 EMI 實驗室機構 (位于美國加利福尼亞州 Santa Clara 的 MET 實驗室) 進行了測試,并通過了 CISPR22 Class B 認證。
這些 DC/DC 微型模塊穩壓器是完整的系統,受到密封的表面貼裝塑料封裝保護,并包括了電感器、MOSFET、穩壓器 IC 和補償網絡。該超低噪聲 uModule 系列免除了增設外部濾波器、磁屏蔽組件和鐵氧珠的需要,減輕了系統設計師所承擔的降輻射和電路板布局的困難任務。超低噪聲操作是通過控制 MOSFET 柵極驅動器的轉換速率、增設輸入 Π 型濾波器、實施謹慎的布局、采用屏蔽式電感器以及這些 DC/DC uModule 穩壓器內部的元件選擇來實現的。
LTM4606 和 LTM4612 內置于一個 15mm x 15mm x 2.8mm LGA (焊盤柵格陣列)封裝之中,重量不到 2 克。LTM4606 采用一個 4.5V 至 28V 的工作輸入電源,可調節一個從0.6V 至 5V 的輸出電壓,并能向負載輸送高達 6A 的電流。LTM4612 采用一個 5V 至 36V 的工作輸入電源,可調節一個從 3.3V 至 15V 的輸出電壓,且能向負載輸送高達 5A 的電流。這兩款器件均針對 -40ºC 至 125ºC 的 E 級和 I 級工作溫度范圍以及更寬的 -55ºC 至 125ºC (內部溫度) MP 等級工作溫度范圍進行了特性規范。以 1,000 片為單位批量購買,LTM4606EV 和 LTM4612EV 的價格分別為 16.50 美元和 19.89 美元。

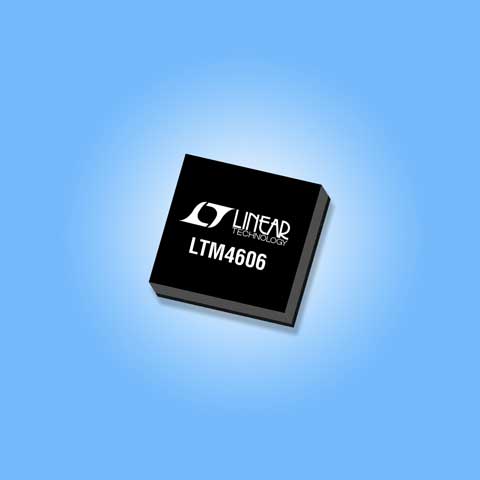

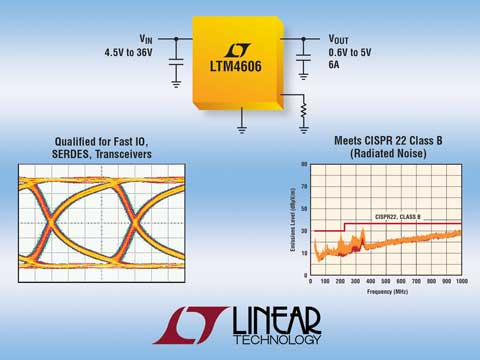

圖片說明:用于 RocketIO 和低 EMI 應用的超低噪聲 DC/DC 微型模塊系統
性能概要:超低噪聲 LTM4606 和 LTM4612
• 在密封的表面貼裝封裝中的完整DC/DC系統,具電感器、電源級、DC/DC 穩壓器IC和補償電路
• 低 EMI 和低輻射噪聲
• 低熱耗散,高頻工作
• 小型焊盤網格陣列 (LGA) 封裝
• 簡單的復制和粘貼線路板布局
如需了解更多信息,請登錄 www.linear.com.cn 。
