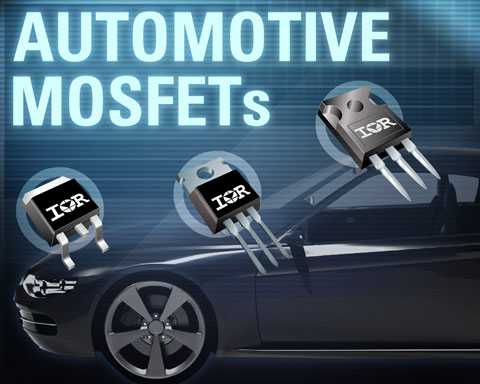

IR推出堅固的新系列40V至75V車用MOSFET,可為重載應用提供低導通電阻
全球功率半導體和管理方案領導廠商國際整流器公司 (International Rectifier,簡稱IR)近日推出新的車用MOSFET系列,適合要求低導通電阻的一系列應用,包括傳統內燃機 (ICE) 平臺以及微型和混合動力汽車平臺上的重載應用。
IR堅固的新型平面器件提供低導通電阻,適合電壓介于40V和75V之間的各種表面貼裝器件 (SMD) 和通孔封裝。這些新器件中,AUIRL1404S是40V邏輯電平柵級驅動MOSFET,其它器件都是搭載40V、55V和75V電壓的標準柵級驅動MOSFET。
IR亞太區銷售副總裁潘大偉表示:“這些堅固的新型平面MOSFET采用了IR經過驗證的技術,為線性模式運行提供了卓越性能。由于這些產品滿足寬泛的電壓要求,使其非常適合使用較高板載電壓的車輛,如卡車等。”
所有 IR 車用 MOSFET 產品都遵循 IR 要求零缺陷的汽車質量理念,并經過了動態和靜態器件平均測試及 100% 自動晶圓級目視檢查。AEC-Q101 標準要求器件在經過1, 000 次溫度循環測試后,導通電阻變化幅度不能超過 20%。然而,經過延長測試后,IR 的新款AU 物料單在 5,000 次溫度循環時的較大導通電阻變化只有 10%,體現了該物料單的高強度和耐用性。
新器件符合 AEC-Q101 標準,所采用的材料環保、不含鉛,并符合電子產品有害物質管制規定 (RoHS) 。
產品規格
標準柵級驅動
器件編號 |
封裝 |
V(BR)DSS (V) |
10VGS時的較大 導通電阻(mΩ) |
TC 為 25°C時的ID 較大值 (A) |
10VGS 時的 QG 典型值 (nC) |
AUIRF1404 |
TO-220 |
40 |
4 |
202 |
131 |
AUIRF1404S |
D2PAK |
40 |
4 |
162 |
160 |
AUIRF3504 |
TO-220 |
40 |
9.2 |
87 |
36 |
AUIRFR3504 |
DPAK |
40 |
9.2 |
87 |
48 |
AUIRF2805 |
TO-220 |
55 |
4.7 |
175 |
150 |
AUIRF2805S |
D2PAK |
55 |
4.7 |
135 |
150 |
AUIRF1405 |
TO-220 |
55 |
5.3 |
169 |
170 |
AUIRFR2405 |
DPAK |
55 |
16 |
56 |
70 |
AUIRFZ44N |
TO-220 |
55 |
17.5 |
49 |
42 |
AUIRFZ44NS |
D2PAK |
55 |
17.5 |
49 |
63 |
AUIRFP2907 |
TO-247 |
75 |
4.5 |
209 |
410 |
AUIRF3808 |
TO-220 |
75 |
7 |
140 |
150 |
AUIRF3808S |
D2PAK |
75 |
7 |
105 |
150 |
AUIRF2807 |
TO-220 |
75 |
13 |
82 |
107 |
AUIRFR2407 |
DPAK |
75 |
26 |
42 |
74 |
邏輯電平柵級驅動
器件編號 |
封裝 |
V(BR)DSS (V) |
4.5VGS時的較大 導通電阻 (mΩ) |
TC 為 25°C時的ID 較大值 (A) |
4.5VGS 時的 QG 典型值(nC) |
AUIRL1404S |
D2PAK |
40 |
5.9 |
160 |
93 |
產品現正接受批量訂單。相關數據和應用標準請瀏覽IR 的網站 www.irf.com。IR還提供Spice模型供索取。
專利和商標
IR® 是國際整流器公司 (International Rectifier Corporation) 的注冊商標。文中所提及其它產品名稱均為對應持有人所有的商標。
IR簡介
國際整流器公司 (簡稱 IR,紐約證交所代號 IRF) 是全球功率半導體和管理方案領導廠商。IR 的模擬及混合信號集成電路、先進電路器件、集成功率系統和器件廣泛應用于驅動高性能計算設備及降低電機的能耗 (電機是全球較大耗能設備) ,是眾多國際知名廠商開發下一代計算機、節能電器、照明設備、汽車、衛星系統、宇航及國防系統的電源管理基準。
IR 成立于 1947 年,總部設在美國洛杉磯,在二十個國家設有辦事處。IR 全球網站:www.irf.com,中國網站:www.irf.com.cn。
