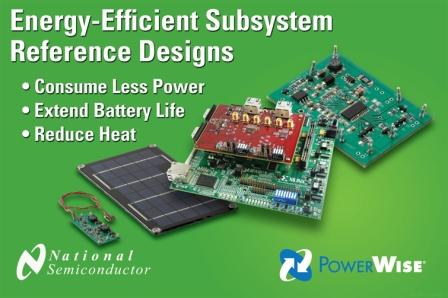

美國國家半導體公司 (National Semiconductor Corporation)(美國紐約證券交易所上市代號：NSM)新推出的6款PowerWise® 參考設計不但可以精簡產品的設計流程，而且還可降低系統的耗電量，減少操作時產生的熱能，并延長電池壽命。這幾款PowerWise參考設計不僅可以與多款不同的高能源效率芯片相搭配，而且可以根據系統運行情況動態調節能耗，從而降低系統能耗并減少散熱。

這幾款PowerWise參考設計每套均內含應用電路圖、物料清單（BOM）、線路布局、固件、設計資料文檔以及可利用Verilog或VHDL等合成語言撰寫的FPGA源代碼。適用于便攜式電子產品、照明系統、太陽能發電裝置、工業系統、醫療設備、通信網絡基站設備以及測試和測量?jī)x表等多種不同應用。如欲進一步查詢有關這些參考設計的資料，可瀏覽 www.national.com/refdesigns 網頁。

鉛/酸太陽能電池充電器

此款設計可以確保太陽能電池可以更高的效率將光線轉化為鉛酸電池的充電電流，工程師可以利用這款參考設計開發更高效率的太陽能發電裝置。此外，該設計也可為溫度及陽光強度的變化提供補償，確保無論在任何情況下的光電轉換過程都能充分發揮其效率。該款設計采用兩個轉換級：第一個轉換級利用SEPIC系統提供輸出電壓，負責監控太陽能電池板的電壓，并跟蹤在不同溫度下太陽能電池板的輸入電壓；第二個轉換級則負責測定第一級的輸出電壓，并將輸入電壓提高。

高效率的便攜式音樂播放機

該款參考設計采用PowerWise電源轉換器、電池充電電路、音頻驅動器及顯示器接口電路，從而使工程師可以為系統加設節能模式，以確保便攜式媒體播放機從交流電插座拔開之后，會自動調低顯示器的較高亮度，并降低音頻驅動器的輸出功率。

利用LED取代CCFL螢光管的電源供應器

該款參考設計利用多串串聯一起的LED取代CCFL螢光管作為背光系統的光源，其優點是功耗更低、壽命更長、體積更小、光線更充足，而且還可根據環境燈光的變化輕易為畫面亮度提供補償。此款設計采用3通道的恒流LED驅動器驅動兩串、每串6顆的LED，這款LED驅動器在功能上可視為升壓轉換器，因?yàn)椴僮鲿r(shí)該款驅動器可以利用12V的供電提供21V至27V的輸出電壓。這款設計的另一特點是可以利用光電二極管確保顯示亮度可以隨著周圍環境光線的變化按比例增減。換言之，無論在任何光線下，用戶都可輕松閱讀顯示器上的內容。

可以隨著環境光線靈活作出調整的LED驅動器

這款參考設計的優點是背光系統可以根據環境燈光變化自動調整畫面亮度，確保畫面具有較高的明暗對比度，而影像則更加清晰亮麗。美國國家半導體的LED驅動器采用脈沖寬度調制(PWM)調光控制技術，可以因環境燈光的變化調整顯示器背光系統的亮度。這樣不但可以延長電池壽命，而且還確保無論在任何光暗情況下，顯示畫面都同樣清晰亮麗。此外，內置的光電二極管電路還可測量環境光線，從而提供能調控LED光暗的控制信號。

內置 FPGA 接口并具有電纜檢測功能的高性能串行/解串器模塊

美國國家半導體與Avnet公司攜手合作，為低成本的 Xilinx Spartan-3 FPGA 芯片開發了一款全面的參考設計：在FPGA芯片中內置了低功耗的高速串行數據接口。美國國家半導體的 FPGA-Link 串行/解串器具有高度的靈活性，不但可以支持高速數據傳輸，而且一旦發生電纜或輸入信號丟失，還可自動斷電停機。此外，內置的FPGA固件可監控串行/解串器發出的電纜/信號丟失指示，甚至關閉非必要的系統邏輯電路及其他外置元件，以便大幅節省系統耗電。

可以檢測負載的電源供應

即使在沒有負載的情況下，部分內置于墻壁的低效率交流/直流電源插座仍然繼續供電。為了確保這類插座減少能源浪費，此款參考設計采用開關模式電源供應(SMPS)技術取代線性穩壓器，以便大幅改善電源轉換效率。此外，這款設計還另有“喚醒”電路，確保只在有負載時才會“喚醒”電源供應系統，因此可以將功耗降至100mW以下。
