具片上電源監視和故障記錄功能的熱插拔控制器保護雙路電源
2008 年 11 月 12 日,凌力爾特公司 (Linear Technology Corporation) 推出雙路熱插拔 (Hot SwapTM) 控制器 LTC4222,用于保護具有多個范圍為 2.9V 至 29V 的負載電源電壓的電路板。當一個電路板插入一個背板時,浪涌電流可能大到足夠在負載電源上產生一個干擾,從而引起總線上其它電路板失靈。LTC4222 通過控制外部 N 溝道 MOSFET 以在加電時限制浪涌電流,可實現從一個帶電的兩電源背板安全地把電路板插入和拔出。一個 I2C 接口和 10 位 ADC 允許用戶查詢諸如板卡電流、電壓或故障狀態等重要信息, 并利用該信息確定電源分配網絡是否處于正常狀態和一致性。這個信息可用來決定一個板卡的功耗、檢查電源是否正常工作或執行其它板卡診斷功能。雙通道、寬工作電壓范圍、集成式 I2C/ADC 和眾多功能使 LTC4222 成為今天新的高可用性系統的實用解決方案。
LTC4222 適合于眾多電子斷路器、計算機/服務器和平臺管理應用。在啟動時,用電流折返、軟啟動和 dI/dt 限制方法安全地控制浪涌電流。5% 準確的斷路器門限較大限度地減少功率損耗和電源需求的過度設計。負載電流用電流檢測電阻兩端檢測的電壓來監視,并通過相應地調節 MOSFET 柵-源電壓來控制,無需外部柵極組件。CONFIG 引腳允許獨立或同時控制兩個通道,從而為用戶提供了根據其應用需要來配置熱插拔操作的較大靈活性。每個通道具備獨立的電流折返和可配置 GPIO 引腳,以確保向負載提供正常合理的輸出電壓,并指示是否保持電源良好狀態。也提供了獨立的使能、過壓和欠壓比較器。同時,提供一個 I2C 接口來讀 ADC 寄存器,且允許主器件輪詢 LTC4222 并決定故障是否已經發生。LTC4222 的集成度實現了預防性的維護能力,迄今為止,這在傳統的數字電源管理系統熱插拔部件上是沒有具備的。
LTC4222 提供了商用和工業溫度版本,分別支持 0°C 至 70°C 和 -40°C 至 85°C 的工作溫度范圍?梢杂嗁 LTC4222 的緊湊型 32 引腳 5mm x 5mm QFN 封裝或 36 引線 SSOP 封裝版本,這兩種封裝都符合 RoHS 要求。以 1,000 片為單位批量購買,這些器件的價格為每片 5.85 美元,現已開始批量供貨。

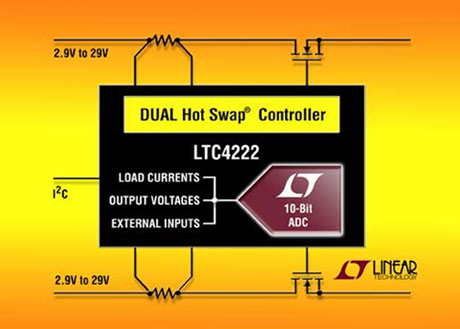

圖片說明:具 I2C 兼容電源監視的雙路熱插拔控制器
性能概要:LTC4222
- 允許安全插入帶電背板
- 10 位 ADC 監視電流和電壓
- I2C/SMBus 接口
- 寬工作電壓范圍:2.9V 至 29V
- di/dt 控制的軟啟動
- 外部 N 溝道 MOSFET 的高端驅動
- 無需外部柵極電容器
- 輸入過壓 / 欠壓保護
- 在發生故障之后可以選擇鎖斷或自動重試
- 故障之后向主機發出警報信號
- 采用 32 引線 (5mm x 5mm) QFN 和 36 引線 SSOP 封裝
詳情請?jiān)L問:www.linear.com/pr/4222
