研祥特種計算機在電廠自動監控系統中的應用
來源：中國電子應用網發布時間：2009/6/19 16:43:45 瀏覽次數：11287
一、系統概述
電力工業是國民經濟的命脈，而電力作為一種特殊商品在市場經濟中處于舉足輕重的地位，隨著電力體制的深化改革，特別是廠、網分開后，發電廠的運營與管理更趨向于商業化，由此也需要有更先進的產品和設備保證電廠的經濟可靠運行，給各發電公司創造更多的效益，電廠自動化監控系統滿足了目前技術發展和發電廠的需要。
電廠自動化監控系統中，控制層主要由兩部分組成，一部分是主控裝置，另一部分是后臺SCADA系統。電廠機組測量通過AGC測控屏完成，同時將電廠升壓站內間隔層測控單元一對一配置，并與后臺系統連接在同一個以太網上，使站內信息得到共享。測控屏配置顯示控制裝置，可顯示本間隔運行參數及開關、閘刀和電器設備運行狀態，并能以按鈕和遠方/當?shù)剡x擇開關進行操作。同樣該系統也具有很好的擴展性和其它系統的互聯性，具有標準計算機網絡接口及國際標準通訊協議，可同電廠內DCS、SIS、CIS等系統交換信息，并具有同站內電量計費系統，保護信息系統、故障錄播系統及其它智能IED設備的接口。
二、系統功能
1、實時數據采集：實時采集模擬量、數字量、脈沖量及溫度等非電量信息。對所采集的實時信息進行數字濾波、有效性檢查，工程值轉換、信號接點抖動消除、刻度計算等加工。從而提供可應用的電流、電壓、有功功率、無功功率、功率因數、電度量、溫度等各種實時數據，并經數據處理裝置將這些實時數據傳送至站級控制層、SCADA和各級調度中心。
2、數據處理功能：狀態量處理，模擬量處理，計算功能，歷史數據處理與統計功能
3、控制功能：系統工作站控制，調度中心遠方控制，就地手動控制。三種控制中間隔級控制層操作優于站級控制層操作，站級控制層操作優于調度中心遠方操作，而且在同一時間內所控制設備只接收一個操作命令。
4、實現按電氣單元軟件同期檢定
5、實現按電氣單元的操作閉鎖及不同電氣單元之間的操作聯鎖方案
6、網絡負荷分配器的應用，降低了網絡負載，提高了網絡的安全、可靠及使用性。
7、局域網具有對保護及其它IED的虛擬連接、批量文件的傳輸?shù)裙δ?BR>8、分散分布安裝，省空間、省電纜、極具競爭力的性價比
9、就地LCD間隔單元接線圖及數據顯示，以按扭及轉換開關一對一操作。

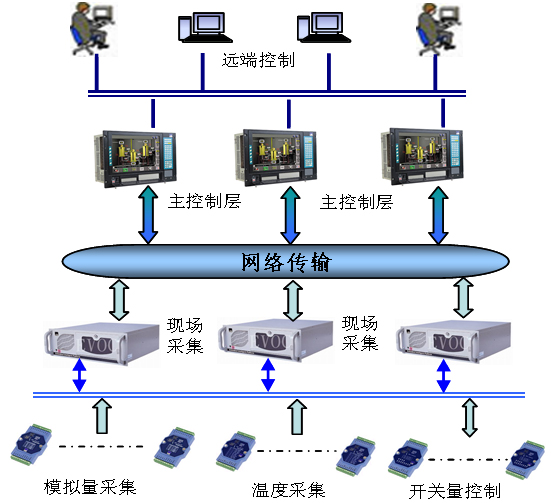

三、系統框圖
四、系統配置
采集主機
機箱：IPC-810B/6113LP4/7271AT
主板：FSC-1713VNA
配件：P4 2.4/256M/80G
主控機
機箱：EWS-844V
主板：FSC-1713VNA（B）
配件：P4 3.0/512M/160G
采集模塊：ARK-24017F（模擬量采集模塊）
ARK-24018P（溫度采集模塊）
ARK-24044D（I/O模塊）
五、系統評價
計算機監控系統實現了系統網絡化，用戶界面圖形化，數據實時化；硬件積木化，軟件模塊化。經過運行表明：系統運行穩定，抗干擾能力強，信息可靠性高，受到運行人員的好評。為科學管理發電生產，正確的輔助決策起到了重要作用。該分布式計算機監測系統不僅適用于電廠，而且適合于冶金、化工等工業生產。
