研祥EIP在變電站綜合自動化系統中的解決方案
來源：研祥發布時間：2009/6/12 11:52:13 瀏覽次數：7767
[系統概述]
電力系統是我國能源行業的較重要組成部分。縱觀20世紀的社會和經濟發展，一個突出特點是，電力的使用已滲透到社會經濟、生活的各個領域。
電力系統，從理論上講，具有統一性、同時性和廣域性的特點，因此，全國性、區域性，以致于跨國性的電網互聯早就受到各國電力部門的普遍重視。可以預見，21世紀的電網互聯將會得到更快的發展，同時隨著電力系統的不斷擴大，將對電網的設備、控制手段、管理方式、電力市場支持技術、以及環保技術提出更高的要求。
電力系統自動化程度不斷提高，要求越來越多的變電站達到無人值班站的標準，而二次設計簡單、施工快捷、檢修方便的變電站綜合自動化系統的優勢越發明顯。本文主要介紹研祥智能EIP（嵌入式智能平臺）產品在變電站綜合自動化系統中的應用。
[系統結構]

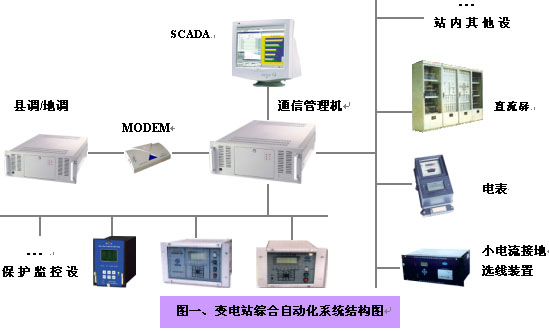

該系統為分層、分布式綜合自動化系統，整個系統由保護監控裝置、通信管理機、SCADA監控系統組成，如下圖一所示。
[系統框圖]
由圖一可以看出，通信管理機完成的功能主要有如下幾點：以RS-485方式完成與SCADA系統、保護監控裝置的通信；接入MODEM/光端機/擴頻電臺完成與縣調、地調的數據通信；完成與站內其他智能設備的數據通信，如直流屏、多功能電度表、小電流接地選線裝置、其他廠家保護裝置等。并且由于電力行業對于穩定性、可靠性的要求，系統選擇性能出眾、可靠性高的研祥智能EIP（嵌入式智能平臺）產品作為通信管理機的核心操作平臺，可以實現整個系統的穩定、可靠運行。

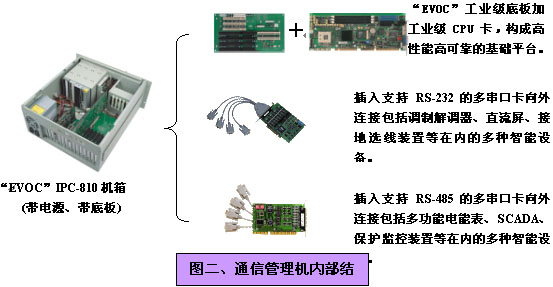

[應用圖解]
根據110KV變電站的規模及站內運行設備的數量，該通信管理機在設計時按照實用性、穩定性及可擴性設計原則，通信基礎平臺采用研祥智能科技股份有限公司生產的IPC-810機箱，內置工業級底板IPC-6114P7加工業級CPU卡FSC-1717VN全球較新的采用Intel875P芯片組的高性能主板。通信擴展則可選用ISA總線RS-485/422工業通信四串口卡一塊，為與以RS-232方式通信的設備接口，可選用ISA總線RS-232通訊四串口卡一塊，以下即其實際應用方案圖解。

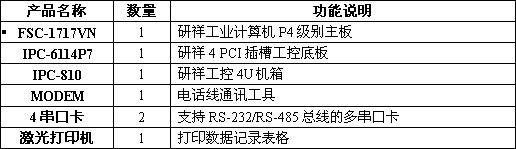

[系統配置說明（采用研祥公司的產品）]
[系統總體評價]
1、 高可靠性
研祥智能科技專心致力于EIP（嵌入式智能平臺）的研制與生產，投入大量人力物力進行產品性能和可靠性的提升，在生產及測試方面，嚴格把關，確保每一出自研祥的產品都符合客戶需要。作為國內同行業唯一一家率先通過ISO-9001：2000版質量體系認證的EIP（嵌入式智能平臺）的廠商，研祥智能產品先后順利通過《PC總線工業計算機及自動化產品》鑒定委員會專家測試組、空軍電子設備測試中心、工業總公司檢測中心、中國電子產品質檢中心等測試機構的各項嚴格測試，證明研祥智能科技的產品適應在各種需要長時間運行的惡劣環境使用，“EVOC”產品由美亞公司進行質量承保。
2、 安裝方便
根據研祥智能多年在工業級計算機領域的服務經驗，一個好的嵌入式解決方案，除了性能方面能夠傲然出眾之外，還需要為客戶考慮現場操作的簡易性。研祥智能在產品的結構方面同樣精益求精，您可以在緊湊的機箱內游刃有余的安裝各種擴展模塊，線纜分布井井有條。專業就是深知客戶的心思，并提前考慮。
3、 性價比優異
研祥作為國內較大的嵌入式智能平臺生產供應商，在國內進行大規模生產測試，產品制造成本大大降低。遍布國內的分支機構就近為客戶提供咨詢和售后服務，有效減少日常的運營成本。因此我們產品的價格通常低于同類產品10%以上，具備優異的性能價格比。
4、服務一流
研祥智能作為中國EIP（嵌入式智能平臺）的領導廠商，不但提供性能出眾的產品而且EVOC的服務網絡遍布全國，除了深圳、北京、上海等14個直屬分公司外，全國大中城市上百家代理商隨時隨地為您提供專業的服務，24小時響應客戶需求。
