一、系統概述：
煙草行業在中國是一個很大的行業，每年都可以為政府創造大量的稅收和就業機會。有許多大的煙草企業，愿意選用較好的自動化設備來提升他們產品的質量，完備的檢測項目，先進的檢測手段，便于產品的質量跟蹤和控制。卷煙制作過程大致要經過煙葉初烤、打葉復烤、煙葉發酵、卷煙配方、卷煙制絲、煙支制卷、卷煙包裝七個大項的生產工藝流程，才能作為商品流轉到消費者手中。卷煙的包裝也是其中一個重要的環節，關系到企業的品質和聲譽。
二、系統要求：
對香煙的包裝進行檢測，包括軟包裝、硬包裝、條盒檢測，檢測主要包含商標打印、頂部小花、頂部和底部的內部包裝質量，內包裝和外包裝的相關位置檢測等，對于不合格的產品進行剔除。
三、系統原理：

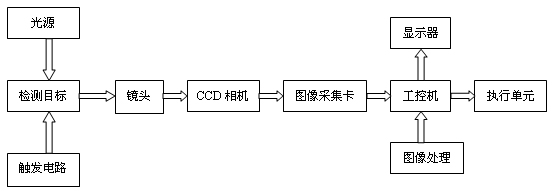

采用兩組視頻傳感器進行圖像捕捉，香煙的包裝的前、后、左、右和頂部5個面分別進行圖像捕捉，把采集到的圖片送入計算機進行圖像對比，同時把不合格的產品進行剔除。由于生產線的速度非常快，軟包的包裝速度是“360包/分鐘”，這樣就要采用高速抓拍相機，同時對主機要求不僅具備工業現場的應用還有高速處理圖像的功能，本系統采用研祥IPC-810A整機，加入視頻捕捉卡，PCL-725 I/O控制卡，725卡輸出控制信號剔除不合格產品，采用研祥的FSC-1717VN主板，板載獨立64M顯存，可以對采集的圖片進行高速的處理。原理框圖：

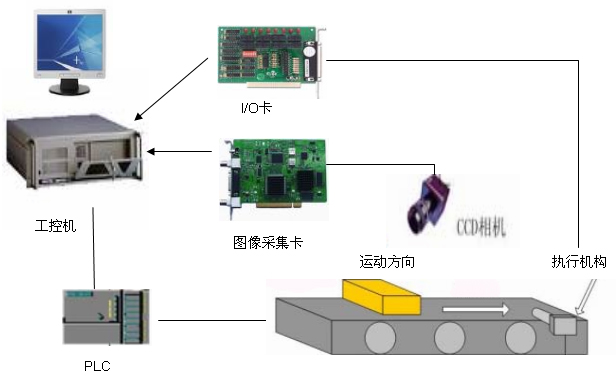

四、系統結構圖
系統的圖像采集單元包括圖像采集卡、I/O控制卡、光源、CCD相機，特種計算機作為圖像處理單元，以PLC控制系統控制執行單元。
五、系統的配置：
1、主機：IPC-810A/7270 ATX/6113LP4
2、主板：FSC-1717VN
3、CPU：P4 3.0
4、內存：512M
5、硬盤：160G
6、I/O卡：PCL-725
六、系統評價：
應用該系統減少產品周轉費用、縮短機器停工期、提升產品質量，可保證不合格品不流入市場，這樣就可以提升產品等級，用戶的滿意度和潛在的品牌價值，當然也可以降低回收的費用。
