木材烘干自動控制解決方案
來源：研祥發布時間：2009/6/10 17:18:47 瀏覽次數：4620
[系統概述]
木材含水率的測定是家具廠木材干燥控制過程中重要的數據之一。木材出窯時，含水率過高，會使木材漿質纖維未能斷裂而導致木材在應用中干裂變形；含水率過低，會使木材材質變差，導致浪費。因此木材含水率的準確測定成為木材干燥控制過程中較重要的環節。
[系統要求]
※能直觀顯示干燥窯內的各點溫度；
※能自動控制窯內溫度；
※能根據木材的濕度調整烘干的時間；

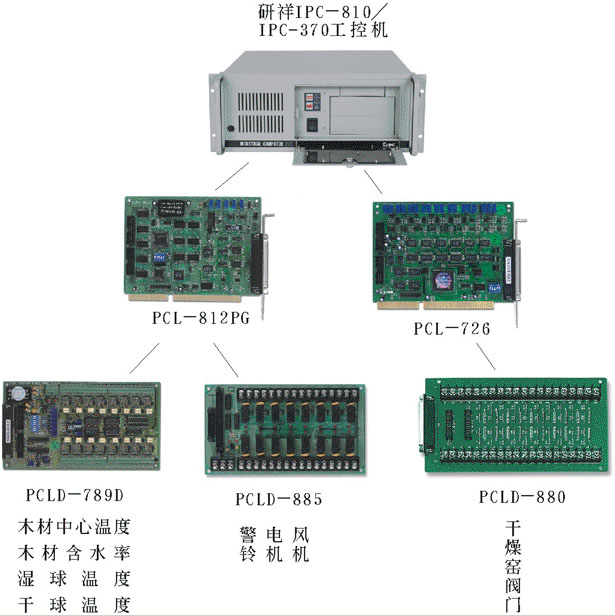

[系統框圖]
本系統采用研祥IPC-810A + FSC1713VNA工控機作為控制主機，并配有16路A/D、32路I/O數據采集板PCL－812PG，它通過PCLD－789D信號調理板采集現場各種溫度信號：木材中心溫度、木材含水率等；通過PCLD－885輸出開關信號控制電機、風機、警鈴等設備。主機通過PCL－726輸出模擬量控制干燥窯的閥門進行窯內溫度的調節。
為保證數據的精度，系統采用了如下措施：
1、 在硬件設計中采取了靜電屏蔽的方法，以消除電機、風機引發的電磁效應對采集信號的干擾。
2、 木材含水率與木材材質所在的空間的濕度、溫度有著密切的聯系，在測試過程中應根據含水率與溫度和濕度的關系對數據進行適當修正補償，使得到的數據精度進一步提高。
[系統原理]
本系統采用研祥工控機作為控制主機，并配有16路A/D、32路I/O數據采集板PCL－812PG，它通過PCLD－789D信號調理板采集現場各種溫度信號：木材中心溫度、木材含水率等；通過PCLD－885輸出開關信號控制電機、風機、警鈴等設備。主機通過PCL－726輸出模擬量控制干燥窯的閥門進行窯內溫度的調節。
為保證數據的精度，系統采用了如下措施：
1、 在硬件設計中采取了靜電屏蔽的方法，以消除電機、風機引發的電磁效應對采集信號的干擾。
2、 木材含水率與木材材質所在的空間的濕度、溫度有著密切的聯系，在測試過程中應根據含水率與溫度和濕度的關系對數據進行適當修正補償，使得到的數據精度進一步提高。
[系統配置]
機箱：IPC－810P
主板：IPC－370VDF
CPU：賽揚700
內存：128M
硬盤：40G
模擬量采集卡：PCL－812PG
模擬量輸出卡：PCL－726
信號調理板：PCLD－789D
繼電器輸出端子板：PCLD－885
端子板 ：PCLD－880
[系統評價]
本系統在多家工廠運行，提高了木材含水率測定的準確性，保證了木材的合理利用，并且安全可靠，深受用戶好評。
木材含水率的測定是家具廠木材干燥控制過程中重要的數據之一。木材出窯時，含水率過高，會使木材漿質纖維未能斷裂而導致木材在應用中干裂變形；含水率過低，會使木材材質變差，導致浪費。因此木材含水率的準確測定成為木材干燥控制過程中較重要的環節。
[系統要求]
※能直觀顯示干燥窯內的各點溫度；
※能自動控制窯內溫度；
※能根據木材的濕度調整烘干的時間；
[系統框圖]
本系統采用研祥IPC-810A + FSC1713VNA工控機作為控制主機，并配有16路A/D、32路I/O數據采集板PCL－812PG，它通過PCLD－789D信號調理板采集現場各種溫度信號：木材中心溫度、木材含水率等；通過PCLD－885輸出開關信號控制電機、風機、警鈴等設備。主機通過PCL－726輸出模擬量控制干燥窯的閥門進行窯內溫度的調節。
為保證數據的精度，系統采用了如下措施：
1、 在硬件設計中采取了靜電屏蔽的方法，以消除電機、風機引發的電磁效應對采集信號的干擾。
2、 木材含水率與木材材質所在的空間的濕度、溫度有著密切的聯系，在測試過程中應根據含水率與溫度和濕度的關系對數據進行適當修正補償，使得到的數據精度進一步提高。
[系統原理]
本系統采用研祥工控機作為控制主機，并配有16路A/D、32路I/O數據采集板PCL－812PG，它通過PCLD－789D信號調理板采集現場各種溫度信號：木材中心溫度、木材含水率等；通過PCLD－885輸出開關信號控制電機、風機、警鈴等設備。主機通過PCL－726輸出模擬量控制干燥窯的閥門進行窯內溫度的調節。
為保證數據的精度，系統采用了如下措施：
1、 在硬件設計中采取了靜電屏蔽的方法，以消除電機、風機引發的電磁效應對采集信號的干擾。
2、 木材含水率與木材材質所在的空間的濕度、溫度有著密切的聯系，在測試過程中應根據含水率與溫度和濕度的關系對數據進行適當修正補償，使得到的數據精度進一步提高。
[系統配置]
機箱：IPC－810P
主板：IPC－370VDF
CPU：賽揚700
內存：128M
硬盤：40G
模擬量采集卡：PCL－812PG
模擬量輸出卡：PCL－726
信號調理板：PCLD－789D
繼電器輸出端子板：PCLD－885
端子板 ：PCLD－880
[系統評價]
本系統在多家工廠運行，提高了木材含水率測定的準確性，保證了木材的合理利用，并且安全可靠，深受用戶好評。
